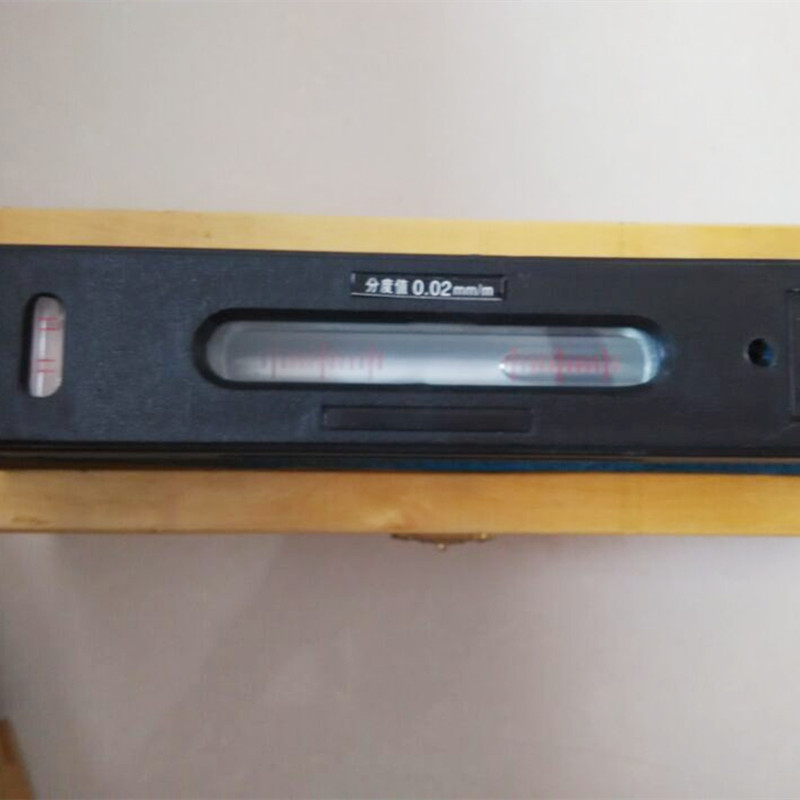

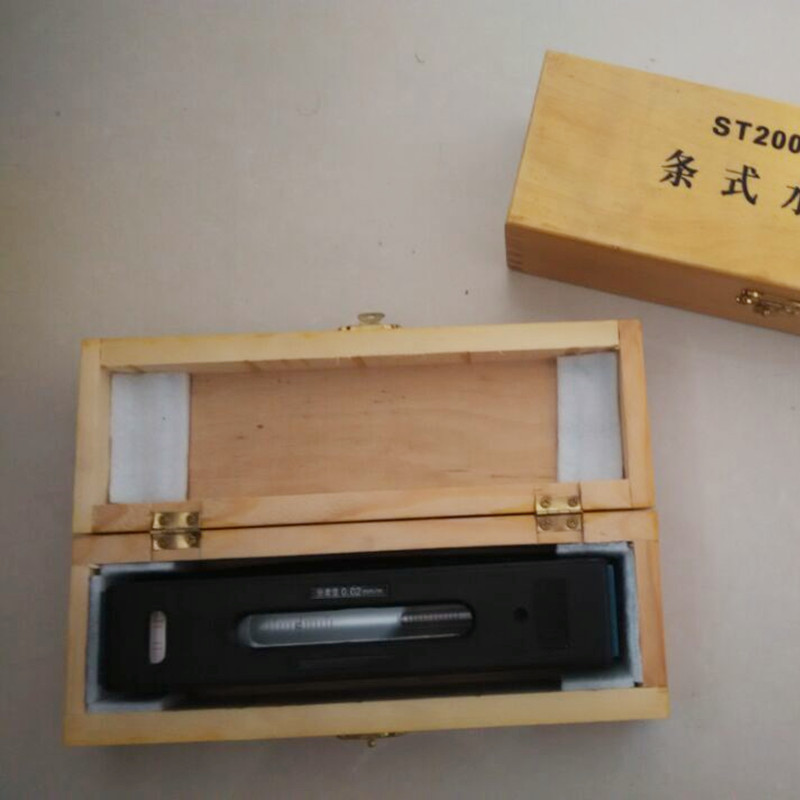

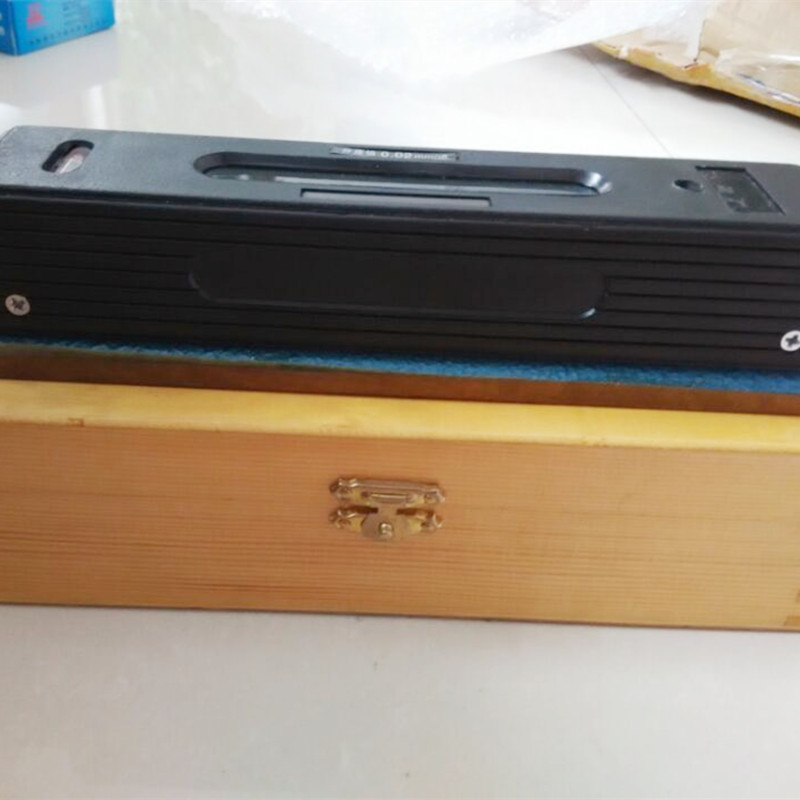

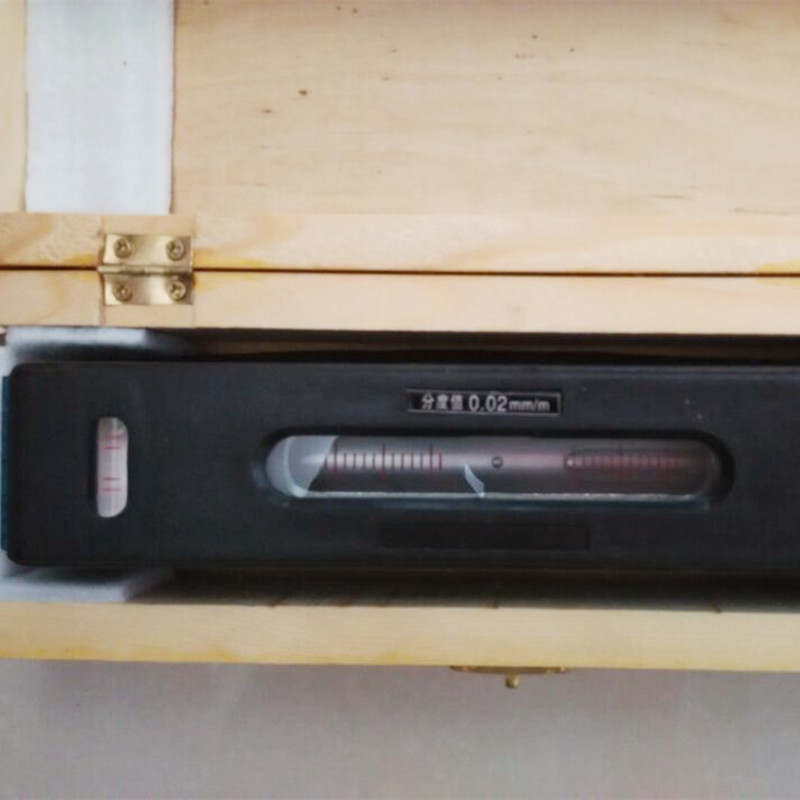

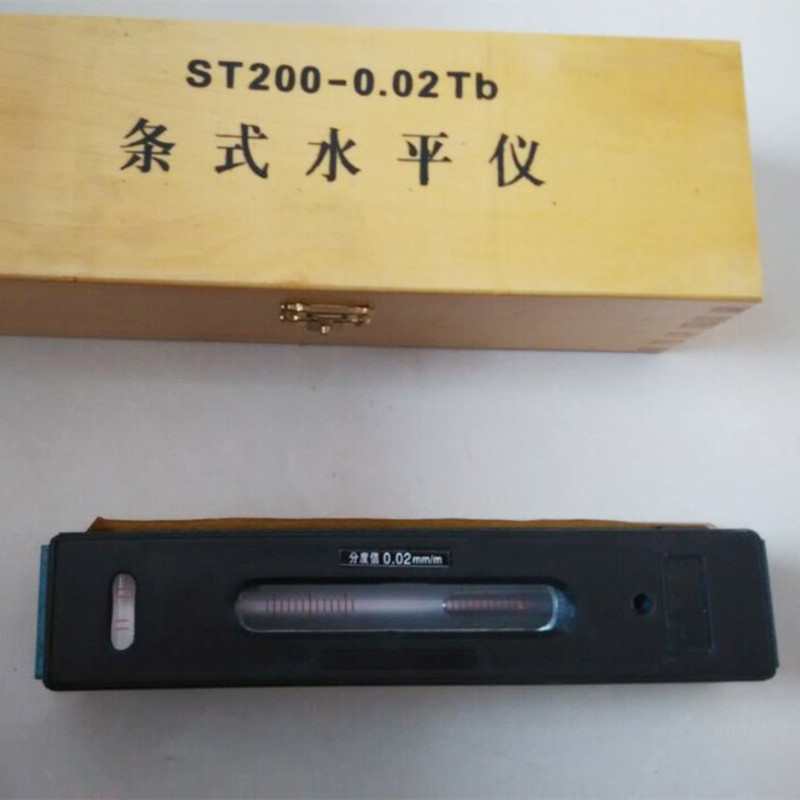

Livello a barre

• - Fial principale regolabile 0.0002 "/10"
• - Base coltivata a V.
• - Con fiala incrociata.
• - Robusto corpo in ghisa.
• - Rispetto ai normali livelli di precisione master, questo livello è progettato e prodotto in un ambiente più sofisticato.
•
• Punti del prodotto e applicazioni del livello della barra: precauzioni per l’utilizzo di un livello di barra:
• 1. Prima di misurazione con un livello di barra, la superficie di misurazione deve essere accuratamente pulita e asciutta per verificare i difetti come graffi, ruggine e bara.
• 2. Prima di misurazione con un livello di barra, verificare se la posizione zero è corretta. Se non accurato, il livello regolabile deve essere regolato e il livello fisso deve essere riparato.
• 3.Quando di misurazione con un livello di barra, l’influenza della temperatura dovrebbe essere evitata. Il liquido all’interno del livello ha un impatto significativo sulle variazioni di temperatura. Pertanto, si dovrebbe prestare attenzione all’influenza del calore della mano, della luce solare diretta e dell’alitosi al livello.
• 4.Nia l’uso di un livello di barra, la lettura dovrebbe essere effettuata nella posizione del livello verticale per ridurre l’impatto della parallasse sui risultati della misurazione.
•

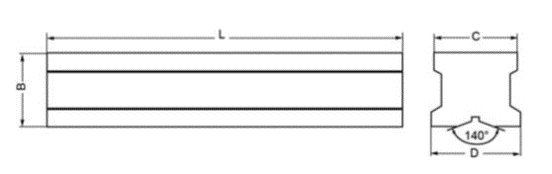

• Parametro del prodotto


• Specifica del calibro a barra del livello della barra MM: Precisione: 0,02 mm/m.

Cos’è un livello di barra? Differenze chiave rispetto ai livelli di frame

​
Un livello di barra è uno strumento di precisione lineare compatto progettato per misurare la rettilineità, l’allineamento e l’inclinazione su superfici piatte o cilindriche: ideali per applicazioni industriali in cui lo spazio è limitato o cilindrico di pettini (ad es. I tubi, gli alberi della macchina) necessitano di ispezioni. A Storaen, i nostri livelli di barra dispongono di un corpo in ghisa robusto con una base coltivata a V, che consente un posizionamento sicuro sulle superfici rotonde e una singola fialcini a bolle di precisione per rilevare inclinazioni sottili (a partire da una deviazione di 0,02 mm/m). Ma in che modo differisce da un livello di frame? Abbattiamo le distinzioni chiave:​

1. Design e struttura​

Livello a barre: design lineare e singolo con una scanalatura a V lungo la base (critico per afferrare oggetti cilindrici) e una o due fiale di bolle (orizzontale/verticale). Leggero e portatile, perfetto per spazi ristretti o misurazioni in movimento.​

Livello del telaio (ad es. Livello di telaio di precisione): telaio rettangolare a quattro lati con più superfici di lavoro lavorate (anteriore, posteriore, superiore, inferiore), supportando misurazioni orizzontali e verticali su piani piatti. Più voluminoso ma più versatile per ispezioni complesse e multi-superficie.​

2. Focus di misurazione​

Livello della barra: è specializzato in allineamento cilindrico (ad es. Controllando la rettilità delle guide di macchine utensili, installazioni di tubi) e piattalità a piano singolo. La Gloove V garantisce un contatto stabile con alberi rotondi, eliminando lo slittamento durante la misurazione.​

Livello del telaio: eccelle ai controlli della piattalità multidimensionale (orizzontale, verticale, quadrata) su grandi superfici piane come basi a macchina, quadri di costruzione o tavoli per la lavorazione del legno. I suoi quattro bordi forniscono punti di riferimento per compiti di angolo complesso e allineamento.

​
3. Scenari di precisione e applicazioni​

Entrambi gli strumenti offrono un’elevata precisione (standard 0,02 mm/m a Storaen), ma i loro punti di forza sono in diversi casi d’uso:​

Utilizzare un livello a barre quando si lavora con componenti cilindrici, binari stretti o in spazi confinati in cui uno strumento compatto è essenziale.​
Optare per un livello di frame (in particolare un livello di telaio di precisione) quando si misurano le superfici piane, si verificano angoli corretti o necessitano di un feedback orizzontale/verticale simultaneo in seminari, cantieri o configurazioni della macchina a CNC.​

4. STORAEN’S ESPECITY in entrambe le categorie​

A Storaen, ingegneremo i livelli di bar per affidabilità robusta: i loro corpi in ghisa resistono alla corrosione e all’impatto, mentre la Gloove V subisce una macinatura di precisione per garantire una perfetta vestibilità cilindrica. I nostri livelli di frame, tra cui la serie di livelli di telaio di precisione premium, presentano cornici in alluminio di livello aereo e sistemi a doppia vitale per una precisione multi-superficie senza pari.​

Sia che tu abbia bisogno della portabilità di un livello di barra o della versatilità di un livello di frame, gli strumenti di livello industriale di Storaen offrono la precisione e la durata che i progetti richiedono. Esplora la nostra gamma oggi per trovare la giusta soluzione di misurazione per l’applicazione.

Livello a barre ad alta precisione: specifiche di precisione 0,02 mm/m

A Storaen, la nostra serie di livelli di bar ridefinisce la misurazione di precisione con una precisione di 0,02 mm/m leader del settore, ingegnerizzato per compiti in cui anche la più piccola deviazione può influire sul successo del progetto. Questa specifica indica che il nostro strumento rileva un semplice inclinazione di 0,02 mm di lunghezza, impostando lo standard per l’allineamento critico nelle applicazioni industriali, manifatturiere e di manutenzione.​

1. Tecnologia della fiala bolla calibrata​

Il cuore della precisione del nostro livello della barra è la sua fiala a bolle meticolosamente calibrata, costruita con vetro di grado ottico e fluido stabilizzato per la temperatura per ridurre al minimo gli errori di espansione. Ogni fiala subisce un processo di calibrazione in 3 fasi, garantendo che la bolla poggi esattamente al centro quando la superficie è perfettamente orizzontale o verticale. Ciò elimina le congetture, fornendo letture chiare e ripetibili anche in ambienti fluttuanti.​

2. Base coltivata a V machinata di precisione​

Il nostro livello di barra presenta una scanalatura a forma di V per tolleranze a livello di micron, garantendo un contatto senza soluzione di continuità con superfici cilindriche come alberi a macchina, tubi o guide ferroviarie. L’angolo di 120 ° della scanalatura e la superficie del finale a specchio (RA ≤ 0,8 μm) eliminano le incoerenze di slittamento e misurazione, rendendolo ideale per i controlli di rettilinea sui pezzi rotondi, dove l’accuratezza non è negoziabile.

​
3. Ruggera costruzione per prestazioni stabili​

Ospitato in un corpo in ghisa trattata con calore, il nostro livello di barra resiste all’espansione termica e allo stress meccanico, mantenendo una precisione di 0,02 mm/m tra le temperature di -10 ° C a 50 ° C. Il design del nucleo solido smorza le vibrazioni dai macchinari industriali, mentre il rivestimento di smalto anticorrosivo protegge da petrolio, refrigerante e umidità, critici per la precisione a lungo termine in ambienti di officina severi.​

4. Applicazioni in cui la precisione conta di più​

Dall’allineamento delle guide di macchine utensili a CNC alla verifica della rettilità dei rulli di trasporto o delle installazioni della pipeline, il nostro livello di barra ad alta precisione offre affidabilità senza pari. Ingegneri e tecnici si fidano della sua valutazione da 0,02 mm/m per:​

Impostazione della macchina utensile: garantire l’allineamento del mandrino per prevenire i difetti del pezzo​
Ispezione dei componenti aerospaziale: validazione delle parti cilindriche di parte​
Manutenzione dell’attrezzatura pesante: calibrazione degli alberi del cilindro idraulico per un funzionamento regolare​

5. Impegno di Storaen per l’accuratezza​

Ogni livello di barra lascia la nostra fabbrica con un certificato di calibrazione tracciabile, confermando la conformità agli standard ISO 17025. Sottiamo ogni strumento a un audit di qualità a 12 punti, inclusi i test di planarità, i controlli di stabilità delle bolle e il ciclo della temperatura, per garantire che la specifica da 0,02 mm/m sia vera per tutto il suo ciclo di vita.​

Quando il tuo progetto richiede misurazioni su cui è possibile appoggiare la tua reputazione, scegli il livello della barra Storaen, dove l’accuratezza di 0,02 mm/m non è solo una specifica, ma una promessa di precisione senza compromesso.

APPLICAZIONI DI LAVELLO DELLA CARLA: misurazione di pettini cilindrici e grove a V.

Nella misurazione industriale, i livelli di barra eccellono in compiti di precisione che coinvolgono superfici cilindriche e strutture a forma di V, ROOLS in cui il loro design specializzato supera gli strumenti generali. In Storaen, la nostra serie a livello di bar è progettata per affrontare queste sfide con precisione e affidabilità senza pari, rendendola la scelta preferita per i professionisti che lavorano con pezzi cilindrici, guide di macchine utensili e componenti a V.

1. Allineamento del pezzo cilindrico e controlli di rettilinea

La funzione di definizione di un livello della barra-la base di V-Grooved-crea un’interfaccia sicura e stabile con superfici rotonde, come:

Alberi della macchina utensile: quando si allineano gli alberi del mandrino a CNC o i rulli del trasportatore, il livello della barra di Storaen garantisce un runout minimo rilevando micro-raggi (a partire da 0,02 mm/m) lungo l’asse longitudinale del cilindro. L’angolo di 120 ° della Groove V-Groove e la superficie di precisione (RA ≤ 0,8 μm) si conformano perfettamente alla geometria cilindrica, eliminando gli errori di slittamento e di misurazione.

Installazioni di condutture: nei sistemi di tubazioni petrolifere e gas o industriali, il nostro livello di barra verifica la rettilinea dei segmenti di tubi durante il gruppo, prevenendo il disallineamento che potrebbe causare inefficienze del flusso o stress strutturale. Il suo design compatto si adatta facilmente a spazi di condotto stretti, in cui gli strumenti più voluminosi non riescono a raggiungere.

2. Calibrazione del componente V-Groove

Le strutture coltivate a V-comuni in infissi, indicatori e sistemi ferroviari-richiedono controlli precisi angolo e piattalità. Il livello del bar di Storaen eccelle qui:

Il test della quadratura V-Groove: posizionare il livello su due gruggine a V opposte (ad es. Nelle vetrini di macchine utensili) rivela deviazioni angolari, garantendo che i componenti si accoppiano correttamente per un movimento lineare regolare.
Allineamento di binari a V: nelle linee di produzione automatizzate, il nostro livello di barra garantisce che le rotaie guidate a V siano perfettamente parallele, minimizzando l’usura sulle carrozze in movimento e mantenendo l’accuratezza posizionale per armi robotici o gestori di materiali.

3. Attività di precisione automobilistica

Nei settori in cui le tolleranze sono misurate in micron:

Assemblaggio automobilistico: durante l’installazione del propulsore, il nostro strumento garantisce che gli alberi a camme e gli alberi a gomiti siano allineati all’interno delle specifiche, prevenendo costosi problemi di prestazioni lungo la linea.

4. Perché i livelli della barra di Storaen conducono nella misurazione cilindrica

I nostri livelli di barra combinano tre vantaggi chiave per queste applicazioni:

Costruzione in ghisa robusta: resiste agli impatti e alle fluttuazioni termiche in officine dure, mantenendo la precisione in anni di uso intenso.
Fial di bolla di grado ottico: fornire letture istantanee e inequivocabili anche in condizioni di scarsa luminosità, riducendo il tempo di misurazione del 30% rispetto ai livelli generici.
Calibrazione tracciabile: ogni strumento viene fornito con un rapporto certificato ISO 17025, garantendo la sua precisione di 0,02 mm/m soddisfa gli standard internazionali per le attività critiche.

Sia che tu stia allineando un singolo albero o gestindo un’installazione industriale complessa, il livello della barra di Storaen offre la precisione e la durata necessarie per mantenere i pezzi cilindrici e i componenti della grove a V all’interno della tolleranza. Fidati dello strumento progettato per le sfide uniche della misurazione della superficie rotonda, perché nella produzione la curva più piccola può fare la differenza.
