Valvole a farfalla

Valvola a farfalla a tennella morbida a chiacchiere centrale, Valvola a farfalla flangiata doppia Eccentric Struttura compatta, l’interruttore rotativo a 90 °, la tenuta affidabile, la durata di lunga durata, è ampiamente utilizzata in mulini ad acqua, centrali elettriche, acciaierie, paperme, industria chimica, ristorazione e altri sistemi di approvvigionamento idrico e drenaggio, come regolatore e uso di interruzioni.

La valvola a farfalla, denominata valvola a farfalla (valvola a farfalla), si riferisce al membro di chiusura (lembo della valvola o piastra di farfalla) per il disco, ruotando attorno all’asse della valvola per ottenere l’apertura e la chiusura di una sorta di valvola, nella tubazione viene utilizzata principalmente per il taglio e l’attraversamento. Il membro di apertura e chiusura della valvola a farfalla è un piatto a farfalla a forma di disco, ruotando attorno al proprio asse nel corpo della valvola, in modo da raggiungere lo scopo di aprire e chiudere o regolare. La valvola a farfalla completamente aperta a una chiusura completa è di solito inferiore a 90 °, la valvola a farfalla e lo stesso stelo farfalla non ha la capacità di autobloccamento, per il posizionamento della piastra a farfalla, da installare sul riduttore della marcia del verme della valvola. L’uso del riduttore di ingranaggi a vite senza fine, non solo può rendere la piastra di farfalla con capacità di auto-blocco, in modo che la piastra di farfalla si fermi in qualsiasi posizione, ma migliorasse anche le prestazioni operative della valvola.

Le caratteristiche della valvola a farfalla speciale industriale possono resistere ad alta temperatura, anche l’intervallo di pressione applicabile è più elevato, il diametro nominale della valvola è grande, il corpo della valvola è realizzato in acciaio al carbonio, l’anello di tenuta della piastra della valvola è realizzato in anello metallico anziché anello di gomma. Le grandi valvole a farfalla ad alta temperatura sono realizzate in piastra in acciaio saldata e sono utilizzate principalmente per dotti di gas di scarico medio ad alta temperatura e gasdotti a gas.

Tre progetti tecnici principali di valvole a farfalla ad alte prestazioni

Le valvole a farfalla di Storaen ridefiniscono il controllo del flusso industriale attraverso ingegneria innovativa, combinando la tenuta di precisione, la resilienza dei materiali e l’attivazione intelligente per offrire prestazioni senza pari in diverse applicazioni. Come fornitore leader di tipi e soluzioni delle valvole a farfalla, i nostri progetti affrontano le sfide critiche di perdite, usura e efficienza operativa. Ecco come tre tecnologie principali distinguono le nostre valvole a farfalla.

1. Sistemi di tenuta eccentrici per prestazioni zero-perdite

Il cuore della nostra valvola a farfalla ad alte prestazioni risiede nei suoi progetti eccentrici avanzati, eliminando i problemi di perdita comuni che affliggono le valvole tradizionali:

Geometria a doppia eccentrica: un asse di disco offset (1 ° eccentricità) e l’angolo di sedile (2a eccentricità) creano un sigillo "contatto di linea" quando chiuso, riducendo l’attrito del 40% rispetto ai modelli concentrici. Questo design garantisce un arresto a tenuta di bolle per gas e liquidi, anche ad alte pressioni (fino a PN16.0MPA), rendendolo ideale per le applicazioni della valvola a farfalla in condotte chimiche e sistemi a vapore.
Innovazione tripla eccentrica: per condizioni estreme (450 ° C+ gas di combustione o mezzi abrasivi), le nostre valvole triple-eccentriche aggiungono un terzo offset (inclinazione della faccia del disco), consentendo la sigillatura da metallo a metallo senza usura del sedile. Questa tecnologia supera le limitazioni delle valvole globali nell’isolamento ad alta temperatura, garantendo l’affidabilità a lungo termine nei sistemi di scarico delle piante elettriche.

2. Scienza materiale per resilienza ambientale dura

Ingegneriamo i componenti delle valvole per resistere alle condizioni di lavoro più difficili, abbinando i tipi di valvole a farfalla a specifiche esigenze dei media:

Materiali del corpo e del disco: scegliere tra ghisa HT300 (economica per acqua/gas, -10 ° C ~ 200 ° C), acciaio al carbonio WCB (industriale pesante, -29 ° C ~ 425 ° C) o acciaio inossidabile 316L (resistente alla corrosione per sostanze chimiche, -40 ° C ~ 450 ° C). Le nostre valvole a farfalla da 6 pollici e da 4 pollici presentano costolette addensate per prevenire la deformazione sotto velocità di flusso elevato, sovraperformando i progetti standard del 25% nella durata del ciclo.
Combinazioni di guarnizioni: le guarnizioni morbide (NBR/EPDM) offrono ≤0,1 mm di tolleranza di perdita per acqua e acque reflue, mentre i supporti per maneggevoli (grafite in acciaio inossidabile + grafite) hanno maneggiato i mezzi pieni di particelle senza erosione, critico per le impianti di slancio o cemento.

3. Attuazione intelligente per il controllo di precisione

Le nostre valvole a farfalla integrano meccanismi avanzati per migliorare l’efficienza operativa e la sicurezza:

Riduttori di ingranaggi a vite senza fine: standard sulle valvole manuali, queste forniscono la moltiplicazione della coppia 5: 1 e la funzionalità di auto-blocco, consentendo un semplice funzionamento di 90 ° anche per diametri da 12 pollici eliminando i rischi di back drive nelle condutture verticali.
Design pronto per l’automazione: gli attuatori pneumatici, elettrici o idraulici si avvicinano direttamente alle flange superiori ISO 5211, supportando le posizioni del fallimento (apertura/chiusura/hold) e feedback 4-20MA per l’integrazione PLC. Ciò rende le nostre valvole ideali per i processi automatizzati, riducendo i tempi di risposta del 30% rispetto ai sistemi di valvole del globo legacy.

Eleva il controllo del flusso con Storaen

Dalla distribuzione dell’acqua ai processi industriali ad alta temperatura, le nostre valvole a farfalla offrono la precisione, la durata e l’adattabilità che il sistema richiede. Con sigillatura innovativa, materiali premium e attuazione intelligente, abbiamo trasformato la valvola a farfalla da un semplice dispositivo di chiusura in una soluzione di controllo ad alte prestazioni. Esplora le nostre valvole a farfalla in vendita oggi e prova la differenza che l’eccellenza ingegneristica fa, perché nel controllo del flusso, le prestazioni sono tutto.

Valvole a farfalla Storaen: soluzioni personalizzate e garanzia della qualità

Storaen ridefinisce il controllo del flusso industriale con soluzioni valvole a farfalla su misura e standard di qualità senza compromessi, garantendo che ogni valvola soddisfi le tue esigenze operative uniche. Dalla selezione dei materiali alla certificazione delle prestazioni, i nostri tipi di valvole a farfalla combinano la flessibilità ingegneristica con una rigorosa garanzia della qualità: ecco il modo in cui forniamo precisione per le tue esigenze specifiche.

Personalizzazione: progettato per le tue specifiche esatte

1. Dimensionamento e configurazioni su misura
Coprendo DN40 a DN1200, la nostra valvola a farfalla da 4 pollici e i modelli di valvole a farfalla da 6 pollici (e oltre) si adattano alle reti di tubi di qualsiasi scala. Taglie non standard? Crea diametri personalizzati per installazioni uniche, dai sistemi HVAC compatti a enormi condutture industriali.
Scegli tra connessioni wafer, ara, flangiate o saldate per abbinare gli standard ASME, Din o JIS, eliminando l’adattatore nei progetti globali.

2. Ottimizzazione del materiale e del sigillo

Materiali per il corpo: selezionare la ghisa HT300 (acqua/gas), acciaio al carbonio WCB (industria pesante) o acciaio inossidabile 316L (resistenza alla corrosione) per adattarsi a mezzi da -40 ° C a 450 ° C.
Tipi di guarnizione: guarnizioni morbide (NBR/EPDM) per acqua/acque reflue (perdita ≤0,1 mm) o guarnizioni in metallo duro (acciaio inossidabile + grafite) per gas ad alta temperatura/fumità-durata della valvola globale in condizioni abrasive.

3. Attuazione e funzionalità

Attuatori manuali (ingranaggi a vite senza fine), attuatori pneumatici, elettrici o idraulici con montaggio ISO 5211 garantiscono un controllo preciso. Aggiungi i meccanismi di fallimento (aria-aperta/chiusura) o feedback 4-20MA per i processi automatizzati.
Design specializzati: valvole criogeniche (-196 ° C), modelli ad alto livello o configurazioni di sicurezza per il fuoco per applicazioni critiche di sicurezza.

Qualità intransigente: dalla progettazione alla consegna

1. Rigime di test rigorosi

Test idrostatici: 1,5x di pressione per conchiglie, 1,1x per sedili, verifica perdite zero.
Test del ciclo: oltre 5.000 operazioni per guarnizioni morbide, oltre 10.000 per sigilli duri, migliorando le norme del settore che superano la durabilità.
Tracciabilità del materiale: ogni componente include un certificato di mulino, garantendo la conformità ai requisiti di resistenza chimica e temperatura.

2. Supporto di garanzia e post-vendita

La garanzia di 1 anno copre le prestazioni della tenuta e i difetti meccanici, con supporto tecnico 24/7 per l’installazione, la manutenzione o la risoluzione dei problemi.
Disponibilità dei pezzi di ricambio: consegna rapida di sedili di sostituzione, dischi o attuatori per ridurre al minimo i tempi di inattività, ideali per i clienti che acquistano valvole a farfalla in vendita all’ingrosso.

Perché scegliere Storaen per le valvole a farfalla personalizzate?

Competenza dell’applicazione: se hai bisogno di una valvola a farfalla concentrica per il trattamento dell’acqua o un modello triplo-eccentrico per le piante petrolchimiche, i nostri ingegneri allineano i tipi e le applicazioni della valvola a farfalla ai parametri di processo esatti.
Efficienza totale dei costi: le soluzioni personalizzate riducono i costi di sovratensione, mentre i progetti durevoli riducono la manutenzione del 30% rispetto alle valvole generiche.

Eleva il tuo sistema con precisione su misura

Non accontentarti di scaffale quando le operazioni richiedono l’eccellenza. Le valvole a farfalla personalizzate di Storaen, battute da una rigorosa garanzia di qualità – dignit le prestazioni, l’affidabilità e l’adattabilità che i tuoi progetti meritano. Esplora le nostre valvole a farfalla in vendita oggi e scopri come l’ingegneria su misura trasforma il controllo del flusso.

Classificazione per forma di struttura
(1) valvola a farfalla sigillata centrale

(2) valvola a farfalla sigillata singola eccentrica
(3) Valvola a farfalla a doppia tenuta eccentrica

(4) Tre eccentrica valvola a farfalla

Secondo la classificazione del materiale superficiale di tenuta
(1) valvola a farfalla a tenuta morbida:
1) sigillare la vizio mediante materiale morbido non metallico alla composizione del materiale morbido non metallico.
2) sigillare la vizio per materiale duro metallico alla composizione del materiale morbido non metallico.
(2) Valvola di farfalla a tenuta dura metallo: sigillante per materiale metallico in metallo a materiale duro in metallo composizione.

Classificazione per forma di sigillatura
(1) valvola a farfalla forzata
1) Valvola farfalla di tenuta elastica. Sigillare la pressione specifica per la sede della valvola di estrusione della piastra della valvola quando la valvola è chiusa, la sede della valvola o l’elasticità della piastra della valvola generata.
2) Valvola farfalla di tenuta di coppia esterna. La pressione di tenuta viene generata dalla coppia applicata sull’albero della valvola.
(2) valvola a farfalla a tenuta pressurizzata. La pressione specifica di sigillazione viene generata dalla sede della valvola o dalla piastra della valvola sulla pressione di riempimento dell’elemento di tenuta a punta.
(3) valvola a farfalla automatica sigillatura. La pressione di tenuta viene generata automaticamente dalla pressione media.

Classificazione per pressione di lavoro
(1) Valvola a farfalla a vuoto. Pressione di lavoro al di sotto della pila standard di valvola a farfalla del calendario atmosferico.
(2) Valvola farfalla a bassa pressione. Pressione nominale PN <1,6 MPA Valvola a farfalla.
(3) Valvola farfalla a pressione media. Pressione nominale PN 2.5 – 6,4 MPA Valvola a farfalla.
(4) valvola a farfalla ad alta pressione. Pressione nominale PN 10.0 – valvola a farfalla 80.0MPA.
(5) Valvola a farfalla a pressione altissima. Pressione nominale PN> 100 MPA Valvola a farfalla.

Classificazione per temperatura operativa
(1) valvola a farfalla ad alta temperatura. T> 450 C Valvola a farfalla
(2) valvola a farfalla a temperatura media. 120 c(3) Valvola a farfalla a temperatura normale. Un 40 c(4) Valvola a farfalla a bassa temperatura. Una valvola a farfalla di 100 (5) valvola a farfalla a temperatura ultra-bassa. T <a una valvola a farfalla da 100 C.

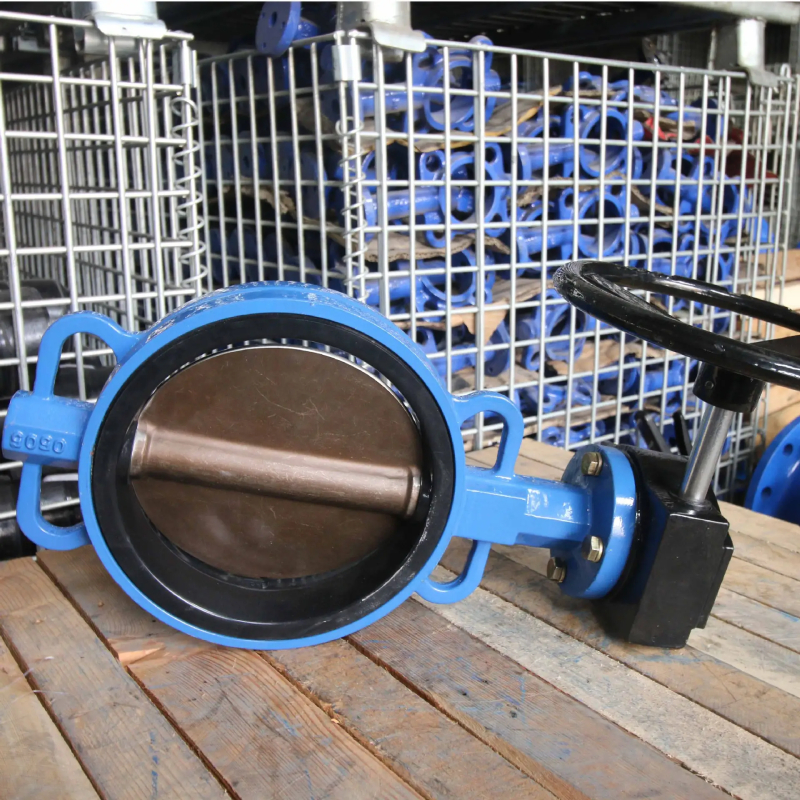

(1) valvola a farfalla.

La piastra di farfalla della valvola a farfalla del tampone è installato nella direzione del diametro della tubazione. Nel canale cilindrico del corpo della valvola a farfalla, la piastra a farfalla a forma di disco ruota attorno all’asse, l’angolo di rotazione tra 0 ° – 90 °, ruotato a 90 °, la valvola è completamente aperta.

La valvola a farfalla ha una struttura semplice, di dimensioni ridotte e luce in peso ed è costituita da poche parti. E solo la necessità di ruotare 90 ° può aprire rapidamente e chiudere, semplice, allo stesso tempo la valvola ha buone caratteristiche di controllo dei fluidi. Quando la valvola a farfalla si trova in posizione completamente aperta, lo spessore della piastra di farfalla è l’unica resistenza quando il mezzo scorre attraverso il corpo della valvola, quindi la caduta di pressione generata dalla valvola è molto piccola, quindi ha buone caratteristiche di controllo del flusso. La valvola a farfalla ha due tipi di tenuta: guarnizione elastica e guarnizione in metallo. Valvola di tenuta elastica, la tenuta può essere impostata nel corpo della valvola o attaccata alla piastra di farfalla intorno.

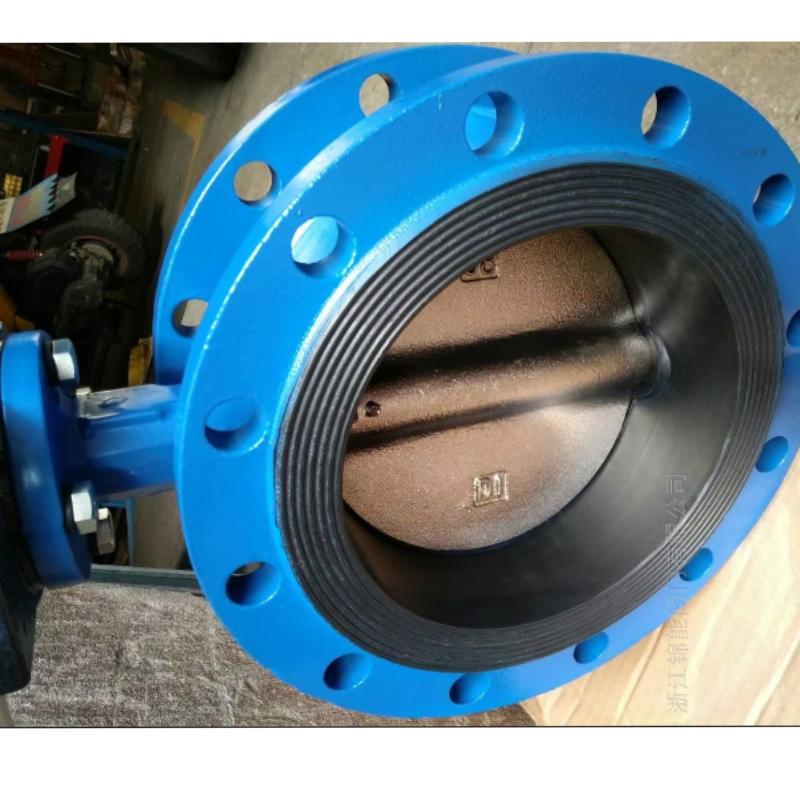

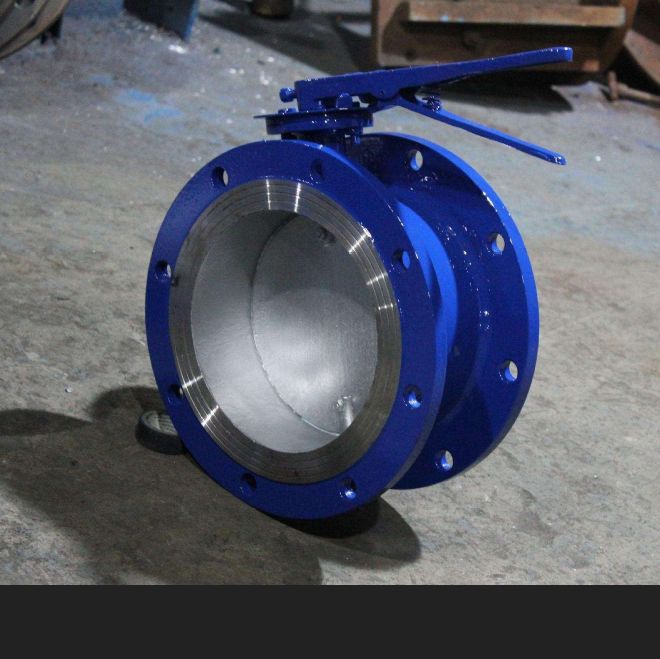

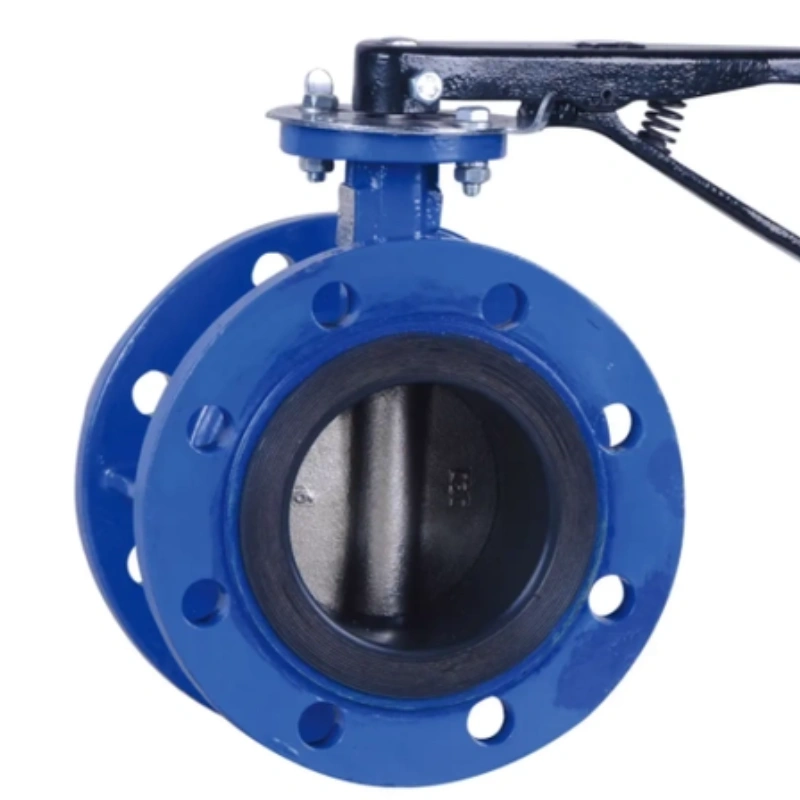

(2) valvola a farfalla flangiata.

Valvola a farfalla flangiata per struttura della piastra verticale, gambo della valvola per l’anello di tenuta della valvola a tenuta con metallo integrale per piastra di grafite flessibile e struttura composita della piastra in acciaio inossidabile, montato sul corpo della valvola, superfici di superficie della superficie della piastra di farfalla saldata in acciaio inossidabile. L’anello di tenuta della valvola di tenuta morbida è realizzato in gomma nitrile, che è installata sulla piastra a farfalla.

(3) Valvola a farfalla di tipo Lug.

(4) valvola a farfalla saldata.

La valvola a farfalla saldata è una valvola a farfalla di tipo non chiuso, ampiamente utilizzata in materiali da costruzione, metallurgia, mining, energia elettrica e altri processi di produzione, la temperatura media ≤ 300 ℃ pressione nominale della pipeline 0,1 MPA, utilizzata per connettersi, aprire e chiudere o regolare la quantità di media.

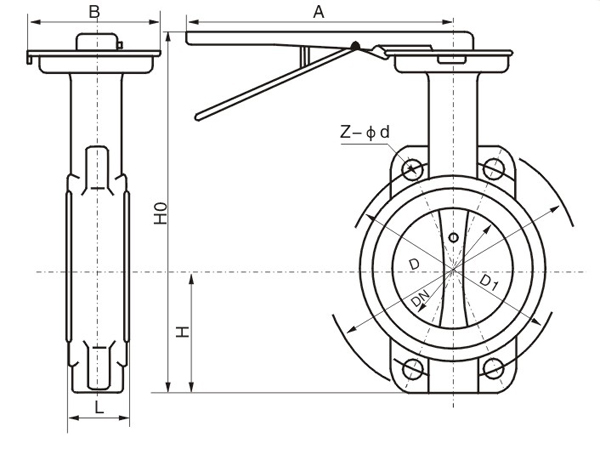

Valvola a farfalla morbida bloccato Valvola principale Dimensione della forma di connessione: mm

A cosa serve una valvola a farfalla?

Una valvola a farfalla è un tipo di valvola a quarto di svolta che utilizza un disco rotante per regolare il flusso di fluido. Il suo design incorpora varie caratteristiche che lo rendono adatto a applicazioni specifiche in vari settori, tra cui l’approvvigionamento idrico, il trattamento delle acque reflue, la lavorazione chimica e i sistemi HVAC. Comprendere le funzionalità e i vantaggi di una valvola a farfalla può aiutarti a prendere decisioni informate sul suo utilizzo in diversi scenari.

Uno scopo principale di una valvola a farfalla è controllare il flusso di liquidi e gas. Il disco all’interno della valvola ruota attorno a un asse centrale, consentendo un funzionamento rapido ed efficiente. Questo meccanismo di inversione del quarto è particolarmente vantaggioso quando sono necessarie rapide regolazioni delle portate. Ad esempio, negli impianti di trattamento delle acque o nelle applicazioni industriali in cui il controllo preciso è cruciale, una valvola a farfalla può fungere da soluzione efficace.

Inoltre, le valvole a farfalla sono riconosciute per il loro design leggero e compatto. Rispetto ad altri tipi di valvole, occupano meno spazio, rendendoli ideali per le installazioni in spazi ristretti o quando le considerazioni di peso sono fondamentali. In condotte o aree confinate, il design minimalista di una valvola a farfalla consente la versatilità senza sacrificare la funzionalità.

Un’altra significativa applicazione di una valvola a farfalla è l’isolamento del sistema. Chiudendo completamente il disco, la valvola crea una tenuta stretta che impedisce il flusso di fluido. Ciò è particolarmente utile negli scenari di manutenzione in cui è necessario isolare sezioni di una pipeline. La capacità di tagliare rapidamente e in modo affidabile il flusso rende le valvole a farfalla un componente essenziale nel controllo dei sistemi e garantire la sicurezza in vari processi industriali.

In sintesi, una valvola a farfalla viene impiegata in numerose applicazioni per regolare il flusso, isolare i sistemi e migliorare l’efficienza operativa. La sua progettazione compatta, funzionamento rapido e affidabilità lo rendono una scelta popolare in molti settori. Comprendere ciò per cui viene utilizzata una valvola a farfalla ti consentirà di apprezzare il ruolo critico che svolge nel controllo e nella gestione dei fluidi. Che tu sia coinvolto in ingegneria, manutenzione o design industriale, avere una solida comprensione delle applicazioni della valvola a farfalla ti servirà bene nelle tue attività professionali.

I vantaggi delle valvole a farfalla

Un vantaggio significativo delle valvole a farfalla è il loro design compatto. A differenza delle valvole tradizionali che tendono ad essere voluminose, le valvole a farfalla sono costituite da un semplice disco montato su un albero. Questa struttura aerodinamica consente l’installazione in spazi ristretti, rendendoli un’opzione ideale per progetti con spazio limitato per le attrezzature. Inoltre, la loro natura leggera riduce il peso complessivo dei sistemi di tubazioni, portando a una gestione e installazione più facili.

Un altro vantaggio critico delle valvole a farfalla è la loro rapida operazione. Il design facilita l’apertura e la chiusura rapidi, con una rotazione di soli 90 gradi richiesti per il pieno movimento. Questa caratteristica è particolarmente preziosa nelle applicazioni in cui il controllo tempestivo del flusso è fondamentale, come nelle impianti di trattamento delle acque o negli impianti di lavorazione chimica. La rapida reattività delle valvole a farfalla contribuisce a una maggiore efficienza operativa e ai tempi di inattività ridotti.

Inoltre, le valvole a farfalla offrono un’eccellente regolazione del flusso. Quando parzialmente aperte, queste valvole possono creare un percorso di flusso aerodinamico controllando efficacemente i media che passano attraverso. Questa caratteristica è essenziale nelle applicazioni in cui la gestione precisa del flusso è cruciale, consentendo prestazioni coerenti del sistema.

Le valvole a farfalla presentano anche durabilità e basse esigenze di manutenzione. Costruiti con materiali robusti come l’acciaio inossidabile o il PVC, sono resistenti alla corrosione, rendendoli adatti a varie sostanze, tra cui sostanze chimiche aggressive e ambienti corrosivi. Il loro semplice meccanismo riduce la probabilità di fallimento meccanico, minimizzando ulteriormente i requisiti di manutenzione e i costi operativi.

Infine, l’adattabilità delle valvole a farfalla le rende adatte a diverse applicazioni in diversi settori. Dai sistemi HVAC all’approvvigionamento idrico e al trattamento delle acque reflue, queste valvole possono gestire una vasta gamma di fluidi, migliorando la loro utilità su più campi.

Qual è la differenza tra una valvola di gate e una valvola a farfalla?

Meccanismo operativo

La differenza principale tra valvole di gate e valvole a farfalla risiede nel loro design e meccanismi operativi. UN valvola del gate Utilizza un movimento lineare per sollevare o abbassare un gate per controllare il flusso. Questo meccanismo è ideale per il controllo on-off ma non funziona bene nelle applicazioni di limitazione. Al contrario, una valvola a farfalla comprende un disco rotante che ruota attorno a un albero centrale per regolare il flusso. Questo design consente un funzionamento rapido ed è particolarmente efficace nella limitazione.

Controllo del flusso ed efficienza

Un’altra distinzione critica sono le caratteristiche del flusso. Le valvole a farfalla sono note per la loro capacità di fornire una portata costante con caduta di pressione minima. Questa efficienza è altamente vantaggiosa nelle applicazioni di grande volume e dove lo spazio è limitato. Al contrario, le valvole di gate sono meno efficienti nella limitazione e possono creare turbolenza, portando a un deficit di prestazione in scenari ad alto flusso.

Considerazioni di spazio e peso

Le valvole a farfalla sono generalmente più compatte e più chiare delle valvole di gate. Questo design per risparmiare spazio rende le valvole a farfalla adatte per l’installazione in spazi stretti, in cui le valvole di gate tradizionali possono rivelarsi ingombranti. Il peso ridotto delle valvole a farfalla semplifica la manipolazione durante l’installazione e la manutenzione.

Idoneità dell’applicazione

Entrambi i tipi di valvole hanno applicazioni specifiche in cui eccellono. Le valvole di gate sono in genere utilizzate in applicazioni che richiedono una perdita di pressione minima e dove il pieno isolamento è fondamentale. Al contrario, le valvole a farfalla sono favorite nei sistemi che richiedono un funzionamento rapido e frequenti regolazioni del flusso, rendendole ideali per i sistemi HVAC, la distribuzione dell’acqua e il trattamento delle acque reflue.

Quali sono i tre tipi di valvole a farfalla?

1. Valvole a farfalla concentriche

Le valvole a farfalla concentrica sono caratterizzate dal loro semplice design, in cui il disco è allineato eccentricamente con il corpo della valvola. In questa configurazione, il disco ruota attorno a un asse che si trova parallelo al flusso di fluido. Le valvole a farfalla concentrica sono utilizzate principalmente in applicazioni a bassa pressione, rendendole ideali per il trattamento dell’acqua e delle acque reflue. Il loro design semplice consente un controllo efficiente del flusso e una caduta di pressione minima, il che garantisce prestazioni ottimali in varie impostazioni.

2. Valvole di farfalla eccentriche

Le valvole a farfalla eccentriche, note anche come valvole a farfalla ad alte prestazioni, presentano un design unico che consente al disco di offset dal sedile della valvola. Questo design migliora le capacità di tenuta e riduce l’usura dei componenti della valvola. Le valvole a farfalle eccentriche sono adatte a applicazioni più impegnative, comprese quelle che coinvolgono pressioni e temperature più elevate. Excelranno in servizi come la gestione di fanghi, fluidi corrosivi e altri media impegnativi, garantendo operazioni e affidabilità di lunga durata.

3. Valvole a farfalle doppie eccentriche

Le doppie valvole a farfalla eccentriche o le valvole a farfalla offset triple, porta ulteriormente il design delle valvole eccentriche. Con due offset – uno per la rotazione del disco e un altro per la superficie di tenuta, queste valvole offrono prestazioni migliorate, in particolare in condizioni impegnative. Il doppio design eccentrico provoca un attrito inferiore tra il disco e il sedile, consentendo una guarnizione stretta senza l’usura associata ai tradizionali disegni delle valvole. Sono la scelta ideale per applicazioni ad alta pressione e ad alta temperatura e spesso trovano uso in settori come petrolio e gas, generazione di energia e prodotti farmaceutici.
