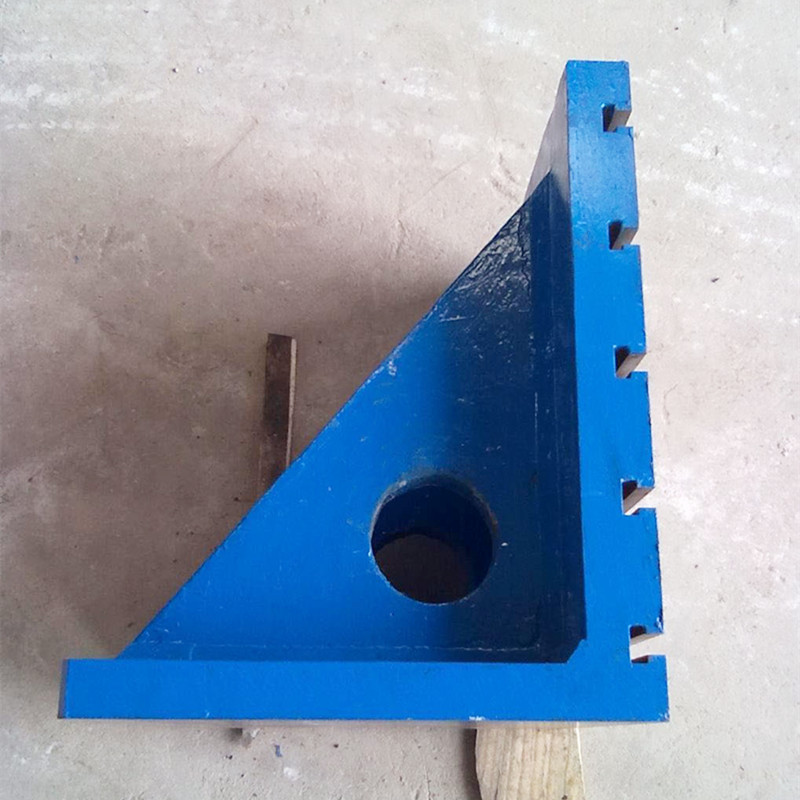

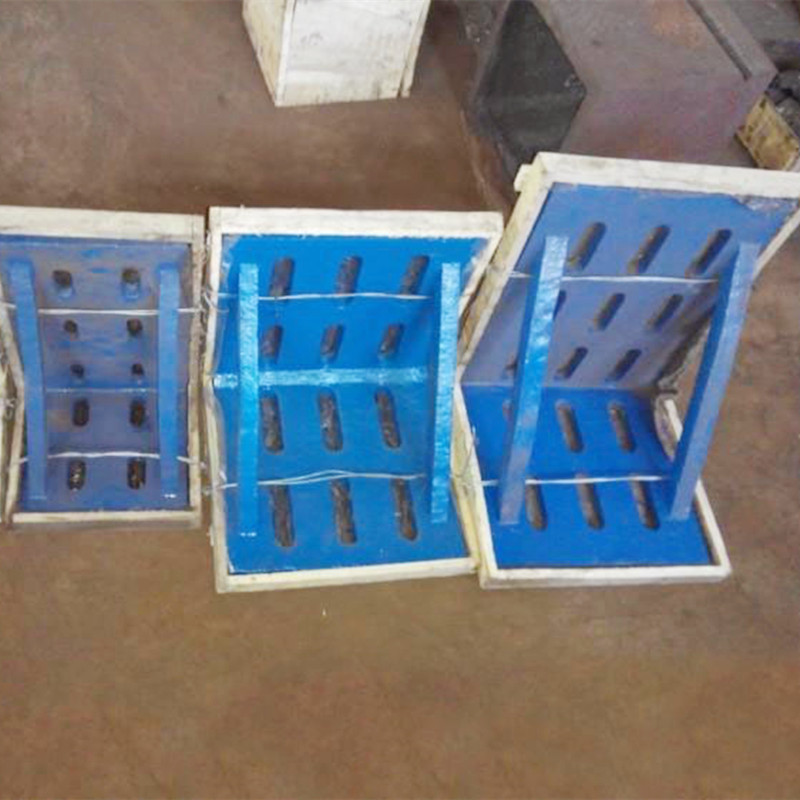

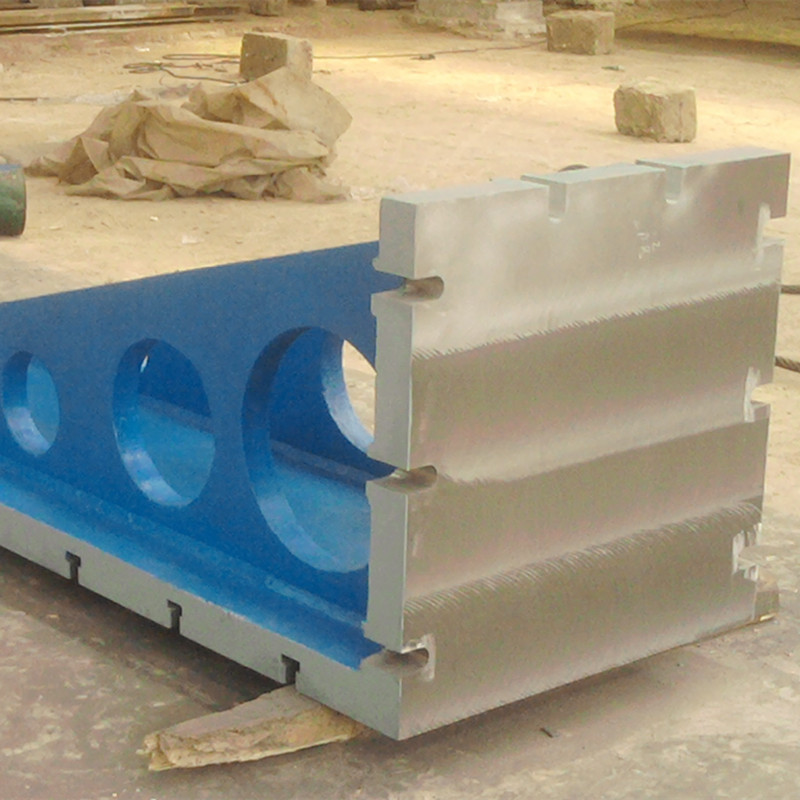

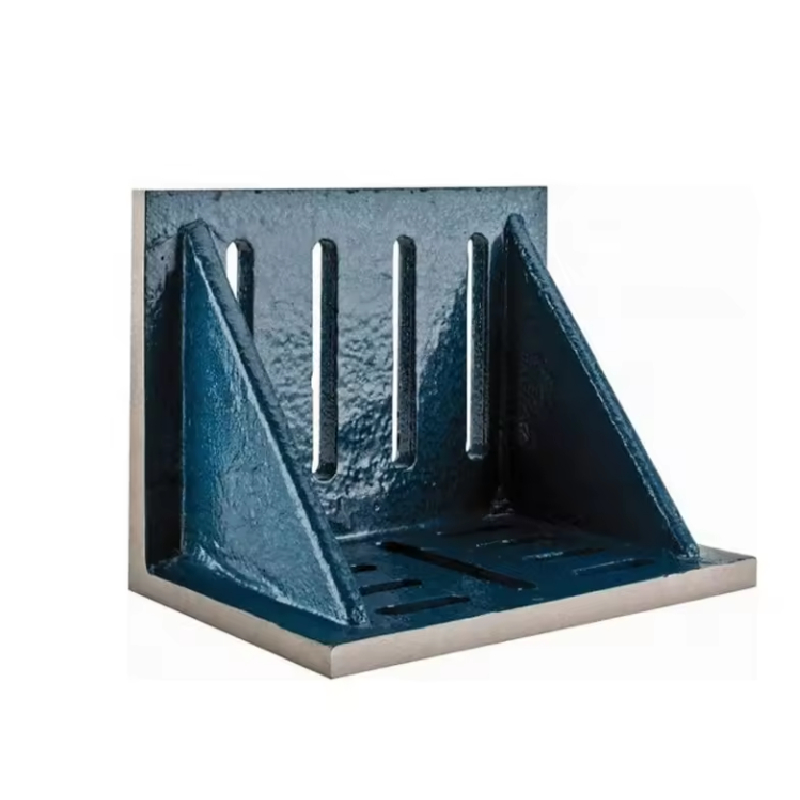

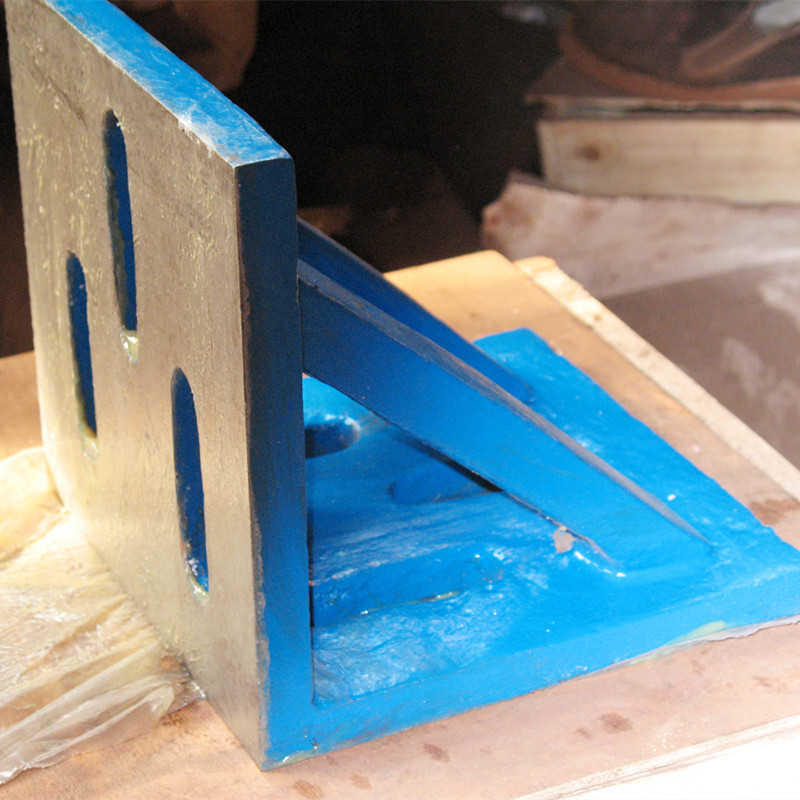

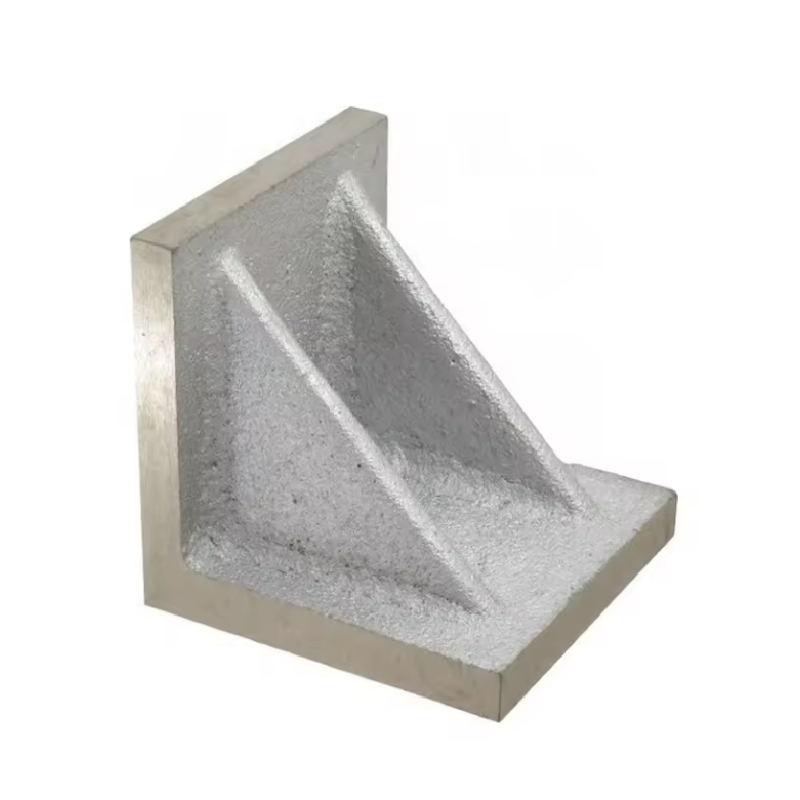

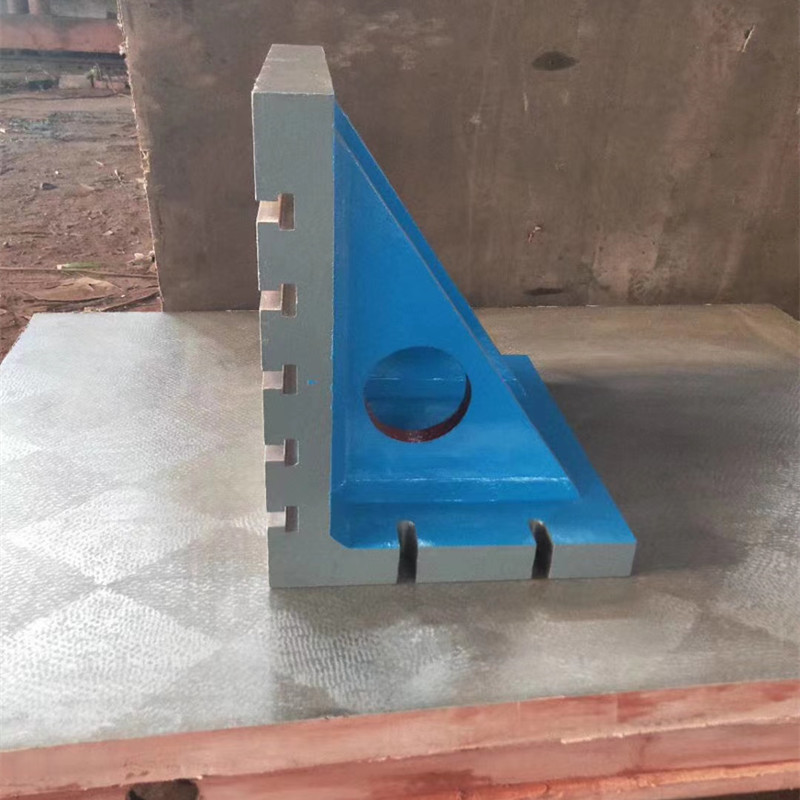

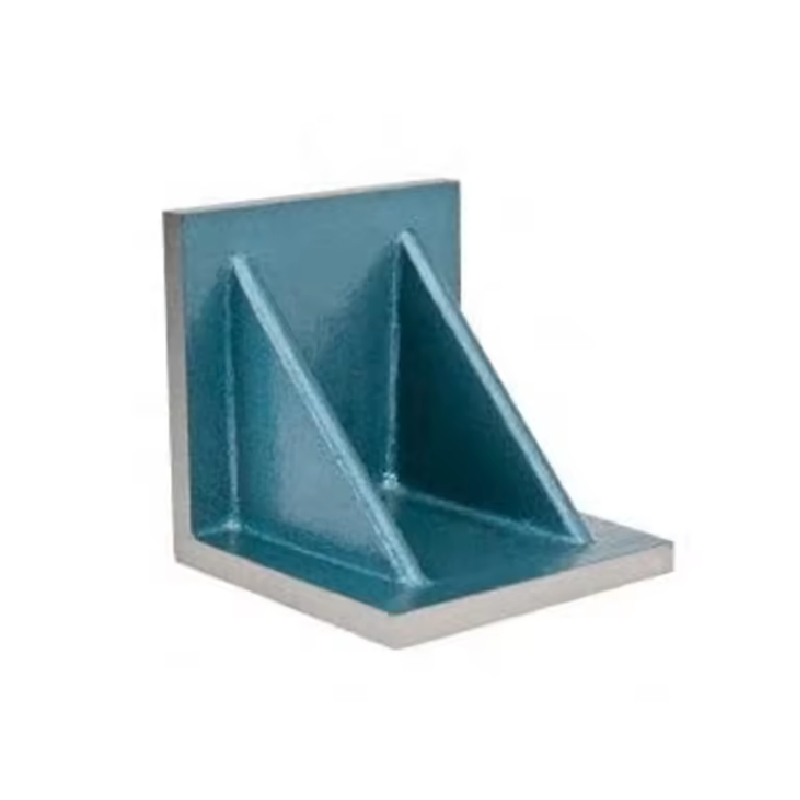

Piastre angolari in ghisa

Codice prodotto: piastra piegata in ghisa, piastra piegata in ghisa a T, piastra piegata in ghisa di ispezione

I vantaggi delle piastre di piegatura in ghisa sono alta precisione, buona resistenza all’usura e facile manutenzione.

Specifiche della piastra di flessione in ghisa: 200 × 200 ~ 800 × 600 (millimetri) Precisione: Livello 0, Livello 1, Livello 2, Livello 3.

Le piastre piegate in ghisa sono prodotte secondo lo standard JB6092-85, realizzato in materiale HT200-HT300. La superficie di lavoro adotta la tecnologia di raschiatura e macinazione, che viene utilizzata per l’ispezione dei componenti e il serraggio nell’elaborazione meccanica.

Applicazione della piastra di flessione in ghisa: utilizzata per ispezionare l’angolo di 90 ° dei pezzi, controllando la perpendicolarità reciproca delle superfici correlate dei componenti durante la manutenzione dell’attrezzatura e anche comunemente utilizzato per la marcatura da parte di installatori. Può anche essere comunemente usato per l’ispezione, l’installazione e l’ispezione verticale della superficie delle macchine utensili e può controllare la verticalità dei pezzi su piastre piatte in ghisa. È adatto per l’ispezione meccanica e dello strumento ad alta precisione e ispezione della non verticalità tra macchine utensili.

Luogo di origine ： Hebei, Cina

Garanzia ： 1 anno

Supporto personalizzato ： OEM, ODM, OBM

Marca ： Ston

Numero modello ： 2012

Materiale ： personalizzato

Precisione ： personalizzato

Modalità operativa ： personalizzato

Peso dell’oggetto ： personalizzato

Capacità ： personalizzato

Nome prodotto ： Piatta angolare in ghisa

Materiale ： HT200-300

Dimensioni ： personalizzato

Durezza della superficie di lavoro ： HB160-240

Processo di fonderia ： Casting di sabbia in resina

Struttura ： personalizzato

Dipinto ： Primer e Volto Vernice

Grado di precisione ： 1-3

Temperatura di lavoro ： (20 ± 5) ℃

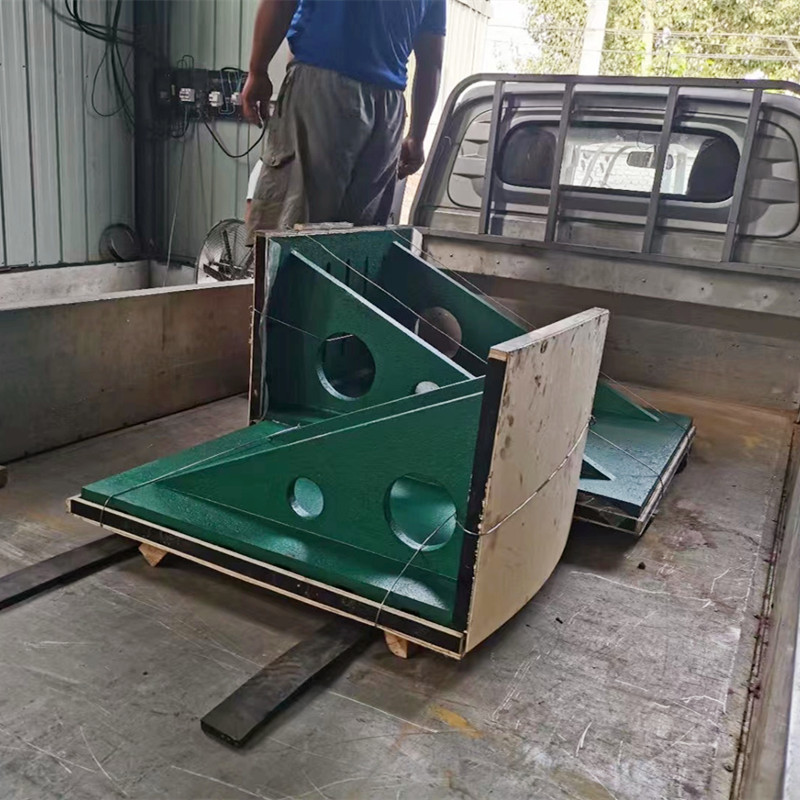

Packaging ： Box in compensato

Tempi di consegna

Materiale: HT200-300

Specifica: personalizzare

Durezza della superficie di lavoro: HB160-240

Trattamento superficiale: raschiatura, finitura a terra o finitura lavorata

Processo di fonderia: fusione di sabbia in resina

Dipinto: primer e viso

Rivestimento di superficie: superficie di lavoro coperta di olio di decapaggio e superficie non lavorativa coperta con vernice anticorrosiva

Temperatura di lavoro: (20 ± 5) ℃

Grado di precisione: 1-3

Packaging: box di compensato

Design a bassa manutenzione di piastre angolari in ghisa: durezza HB160-240 per la longevità

Nella fissaggio industriale, le piastre angolari in ghisa devono sopportare un uso pesante senza frequenti manutenzioni. STORAEN sfrutta HT200-HT300 ghisa grigia (HB160-240) per creare soluzioni di fusione di piastre angolari che minimizzino la manutenzione, ideali per seminari in cui i tempi di inattività degli utensili sono costosi. Ecco come il nostro design garantisce facilmente la durata:

1. Durezza per l’usura e la resistenza all’impatto

I nostri modelli di piastra angolare in ghisa (160-240HB) superano i materiali più morbidi di 2x:

Resistenza all’abrasione: la microstruttura perlattica resiste a 10.000+ cicli di serraggio senza perdere la quadratura di 90 ° (tolleranza ± 5 ‘), fondamentale per gli infissi di macinazione/perforazione in cui il contatto costante di contatto danni alternative a basso contenuto.
Resilienza dell’impatto: la resistenza alla trazione 200–300 MPA assorbe gli impatti minori, evitando ammaccature/crepe che affliggono le piastre di alluminio e richiedono frequenti riparazioni.

2. Stabilità alleggerizzata allo stress

Un processo in due fasi garantisce una precisione duratura:

Casting di sabbia in resina: pareti uniformi (15-30 mm) e ricottura a 550 ° C eliminano il 90% dello stress da fusione, prevenendo la deformazione. Mantiene la planarità di classe 2 (≤0,02 mm/m) su 600 mm, stabile a 10 ° C – 40 ° C.
Finiture superficiali durevoli: macinato (RA ≤3,2 μm) resiste all’accumulo di refrigerante; La raschiatura a mano opzionale (RA ≤1,6μm) non aggiunge alcuna manutenzione aggiuntiva, a differenza di rivestimenti peeling su piastre più economiche.

3. Corrosione e controllo dell’attrito

Funzioni a bassa manutenzione per ambienti difficili:

Protezione naturale: la ghisa densa riduce la ruggine del 50% contro l’acciaio; Il rivestimento dell’olio di decapaggio da 5μm estende la resistenza nei seminari umidi.
Grafite auto-lubrificante: riduce l’attrito tra piastra e pezzi, eliminando la necessità di una frequente oliatura, comune con altri materiali.

4. Applicazioni ad alta richiesta

Provato in scenari difficili:

Fissatura per macchinari pesanti: la piastra angolare in ghisa da 600x400mm supporta blocchi di motori da 300 kg al giorno per oltre 5 anni senza degrado, risparmiando $ 2.000+ in costi di rimesolazione annuale.
Ispezione automatizzata: la superficie HB180 stabile mantiene l’allineamento di 90 ° (± 10 ") nelle configurazioni di CMM robot, tagliando la frequenza di calibrazione del 75% e aumentando la velocità di trasmissione.

5. Promessa a bassa manutenzione di Storaen

Design durevole: dal banco da 200x200mm a modelli industriali da 800x600mm, senza componenti fragili o rivestimenti complessi.
Assicurazione della qualità: soddisfa GB/T 6092-85/ISO 1101, sostenuta da una garanzia di 1 anno contro la perdita di durezza o una deriva.
Vantaggio della longevità: 3x durata del servizio di piastre generiche, abbassando il costo totale di proprietà per la produzione affidabile.

Scegli le piastre angolari in ghisa di Storaen per precisione senza problemi. Le nostre soluzioni di piastra angolare in ghisa combinano la durezza HB160-240, la fusione senza stress e la resistenza alla corrosione per offrire prestazioni di lunga durata con manutenzione minima. Concentrati sul tuo flusso di lavoro: gestimo la durata.

Applicazioni della piastra angolare in ghisa: realizzazione di dispositivi e controllo di quadratura a 90 °

Nella produzione di precisione, le piastre angolari in ghisa sono essenziali per il fissaggio stabile e l’accuratezza geometrica, in particolare dove la quadratura di 90 ° è fondamentale. Le soluzioni di fusione di piastre angolari di Storaen offrono la rigidità e la durata per eccellere in due ruoli chiave: la creazione di dispositivi e l’ispezione della quadratura.

1. Funzione di apparecchi: posizionamento di precisione per la lavorazione

Le piastre angolari in ghisa di Storaen creano basi affidabili per il bloccare il pezzo:

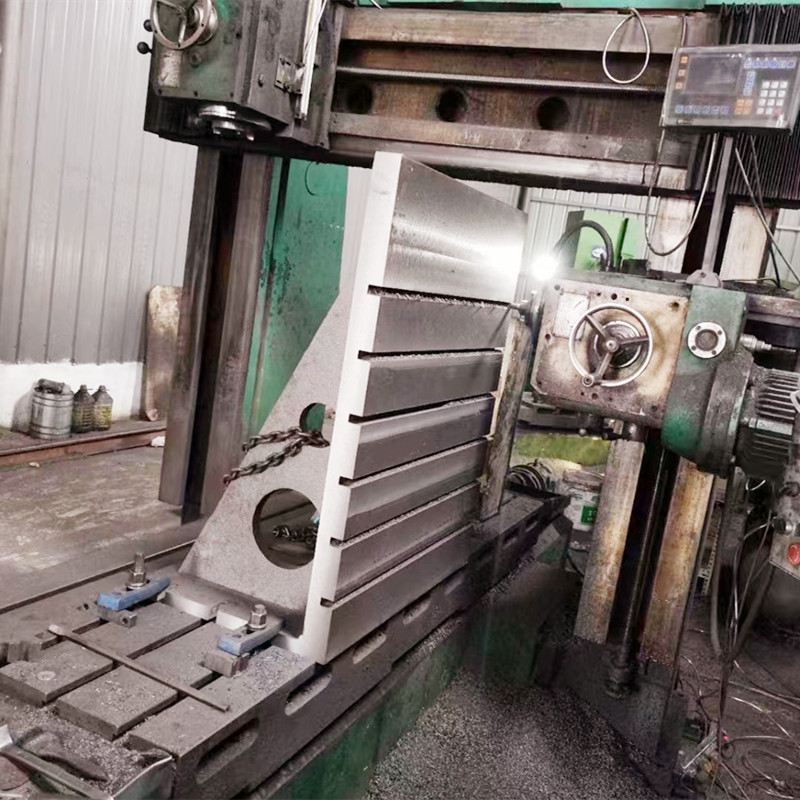

Stabilità a servizio pesante: realizzato in ghisa HT200-HT300 (160-240HB), resistono a carichi di 200 kg+ senza deformazione: ideali per alloggiamenti di trasmissione automobilistica a fresatura CNC. Una piastra angolare in ghisa da 400×300 mm garantisce che i fori perforati mantengano un allineamento esatto di 90 ° con superfici di accoppiamento, riducendo gli errori del dispositivo.

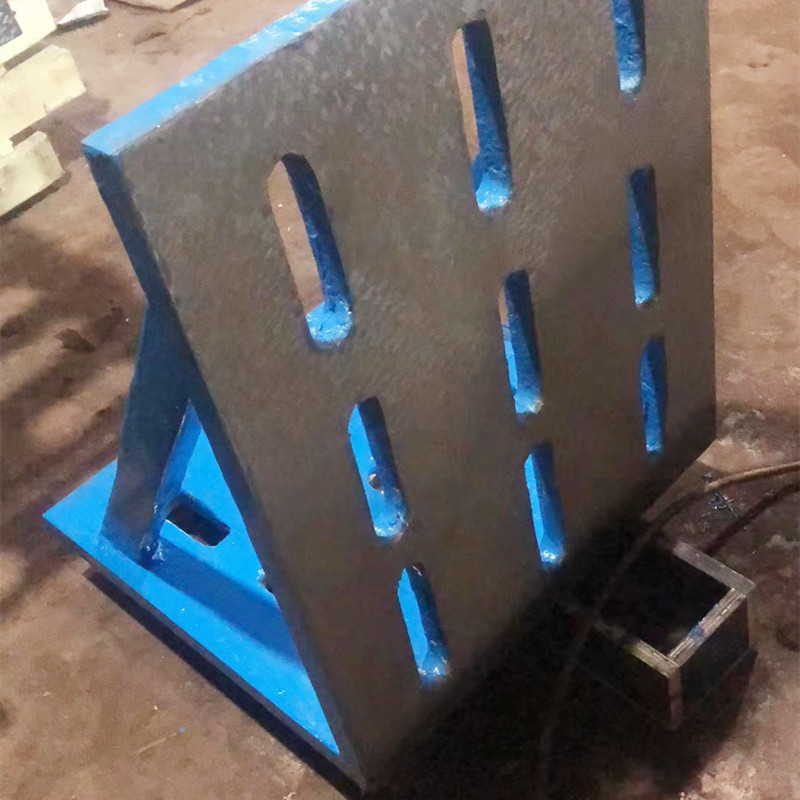

Progettazione di slot T modulare: slot T standard da 14-24 mm (tolleranza ± 0,1 mm) accettano morsetti e indicatori rapidi, tagliando il tempo di configurazione del 50% rispetto ai dispositivi di acciaio personalizzati. Questa versatilità si adatta ai negozi di lavoro che gestiscono i supporti del motore, le valvole e le parti robotiche con una singola piastra da 600×400 mm.

2. 90 ° Controllo della quadratura: garantire l’integrità meccanica

Per verifica critica per la perpendicolarità:

Calibrazione CMM: le piastre angolari in ghisa di Classe 0 (≤0.0005 mm/m) fungono da standard di riferimento per l’ispezione dei componenti aerospaziali, come le staffe del motore a getto, garantendo angoli di 90 ° entro ± 5 "per prevenire l’affaticamento della vibrazione.
Allineamento della macchina utensile: una piastra angolare in ghisa da 300×200 mm conferma la verticalità del mandrino in torni/mulini a ISO 1101, riducendo l’usura dello strumento del 15% e migliorando la finitura superficiale (RA ≤1,6 μm) in tagli di acciaio pesanti.

3.

Materiale di smorzamento delle vibrazioni: la ghisa HT200-HT300 riduce gli errori di misurazione del 40% in seminari rumorosi, mantenendo la quadratura durante la lavorazione dal vivo.
Soluzioni personalizzate: le piastre su misura da 800x600mm con costole rinforzate per gli apparecchi di timbratura vengono consegnate in 4-6 settimane, ottimizzando la distribuzione del carico per uso pesante.
Assicurazione della qualità: ogni piastra soddisfa GB/T 6092-85/ISO 1101 tramite test CMM, con una garanzia di 1 anno contro la deriva della quadratura per le applicazioni ad alto rischio.

4. Impatto del settore: efficienza e precisione

Automotive: un fornitore di livello 1 utilizza la nostra fusione di piastre angolari per fissare testate per cilindri, raggiungendo la perpendicolarità di ± 0,01 mm ed eliminando la rielaborazione del gruppo del motore.
Aerospace: piastre angolari in ghisa assicurano che i fori del rivetta per le costole ali si allineino con i telai della fusoliera, il tempo di assemblaggio degli aerei di taglio del 30%.

Le piastre angolari in ghisa di Storaen danno potere alla precisione nei controlli di fissaggio e quadratura. Ingegnerizzati per carichi pesanti e precisione ripetibile, le nostre soluzioni di fusione di piastre angolari riducono i tempi di installazione, migliorano la durata degli strumenti e soddisfino i più severi standard industriali, sostenuti da un marchio impegnato nella produzione di eccellenza.
